Арматура на ленточный фундамент: как посчитать закупку

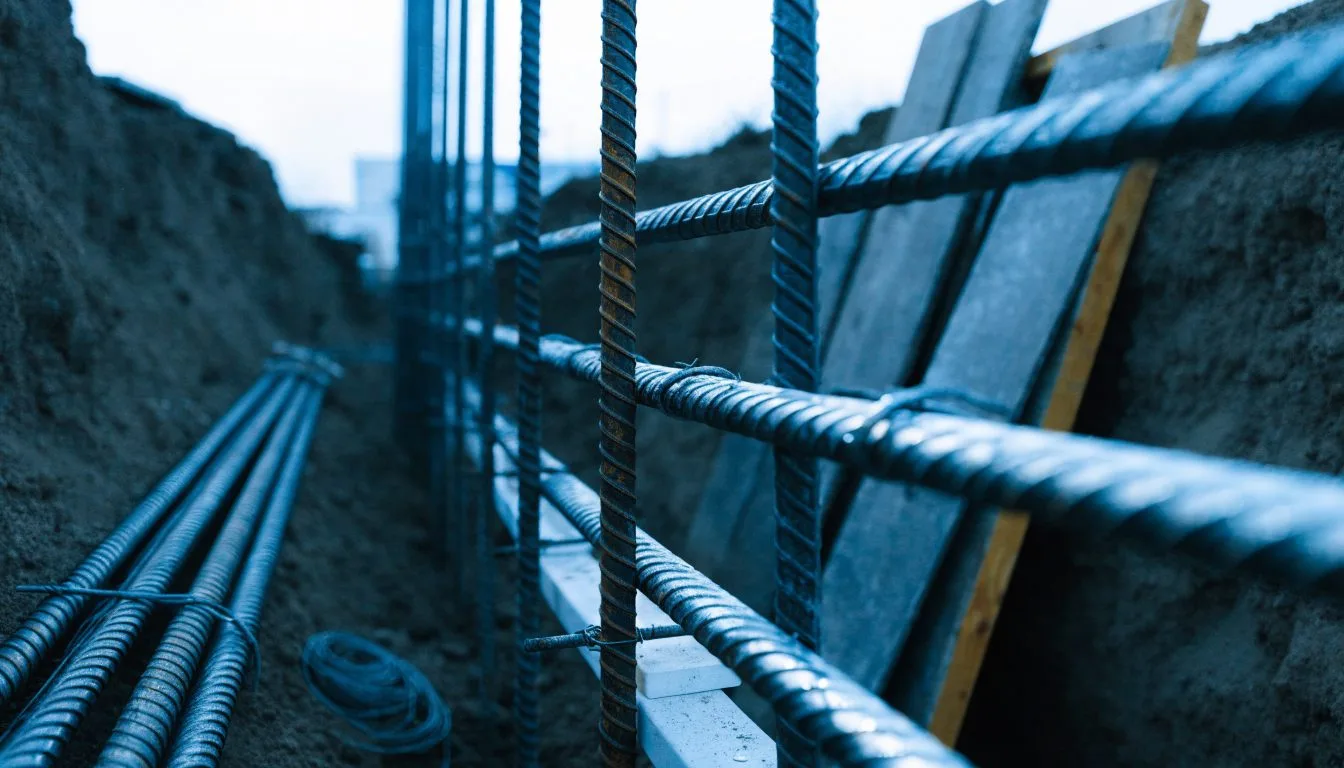

Траншея выкопана, опалубка почти готова, бригадир просит «завезти арматуру к четвергу». Вы звоните на металлобазу, а там спрашивают не метры, а тонны и длину хлыстов: шесть метров или одиннадцать семьдесят. В проекте при этом написано «4 Ø12 А500С, хомуты Ø8 с шагом 400» — и непонятно, сколько это в деньгах и влезет ли доставка в обычный грузовик. Перевести одно в другое можно за десять минут, если считать по порядку.

Пять чисел, без которых считать нечего

Прежде чем браться за арифметику, выпишите на лист:

• длину ленты по осям — периметр плюс все внутренние стены, которые стоят на фундаменте;
• сечение ленты — ширина и высота в метрах;
• число продольных стержней и их диаметр — обычно 2 сверху и 2 снизу, то есть 4;
• шаг хомутов — расстояние между поперечными рамками;
• защитный слой бетона* — сколько бетона остаётся между арматурой и опалубкой или грунтом.

Первые два числа вы берёте с плана фундамента, остальные три — из проекта. Если проекта нет, их нельзя «подобрать по интернету»: диаметр и схема зависят от грунта, нагрузок и геометрии дома, это расчёт конструктора, а не выбор по аналогии с соседним участком.

Считаем на примере: дом 10 × 8 метров

Возьмём ленту под коробку 10 × 8 м с одной внутренней несущей стеной длиной 8 м. Сечение — 400 мм шириной и 600 мм высотой. Армирование: 4 продольных стержня Ø12, хомуты Ø8 с шагом 400 мм, защитный слой 50 мм.

Длина ленты

Периметр по осям: (10 + 8) × 2 = 36 м. Плюс внутренняя стена: 36 + 8 = 44 м. Считать нужно именно по осям, а не по наружной грани — иначе на каждом углу набежит лишнее.

Продольные стержни

44 м × 4 стержня = 176 м «чистой» длины. Это ещё не закупка.

Перехлёсты и углы

Стержни стыкуют с перехлёстом: на практике берут 40–50 диаметров, для Ø12 это примерно 480–600 мм на каждый стык. Точное значение должно стоять в проекте, потому что по СП 63.13330.2018 длина анкеровки считается, а не берётся из таблицы в соцсетях. Проще всего добавить к длине 10 % — для нашего примера это 17,6 м.

Отдельно считаются углы. Продольную арматуру на углу не стыкуют встык и не кладут «крест-накрест»: ставят гнутые Г-образные элементы, которые заходят в обе стены. Прибавьте по 0,6–0,8 м на каждый стержень в каждом наружном углу: 4 угла × 4 стержня × 0,8 м ≈ 12,8 м.

Итого: 176 + 17,6 + 12,8 ≈ 206 м. Округляем до 210 м — это 18 хлыстов по 11,7 м.

Хомуты

Размер хомута — сечение ленты минус защитный слой с двух сторон: 400 − 100 = 300 мм и 600 − 100 = 500 мм. Периметр замкнутой рамки: (0,3 + 0,5) × 2 = 1,6 м. Плюс крюки и потери на загибах — около 0,2 м. Получается 1,8 м на один хомут.

Количество при шаге 400 мм: 44 ÷ 0,4 + 1 = 111 штук. Добавьте несколько на углы и примыкания внутренней стены, где рамки ставят чаще, — считайте 115 штук.

115 × 1,8 = 207 м арматуры Ø8, те же 18 хлыстов по 11,7 м. Обратите внимание, насколько это чувствительно к шагу: при шаге 300 мм хомутов становится 148, то есть Ø8 нужно почти на треть больше.

Метры в килограммы

Металлобазы торгуют в тоннах, поэтому метры придётся перевести в вес. Линейная плотность арматуры — величина табличная:

Ø12: 210 × 0,888 ≈ 187 кг. Ø8: 207 × 0,395 ≈ 82 кг. Всего около 269 кг, то есть примерно 0,27 тонны.

Вязальная проволока

Каждый хомут вяжется к четырём продольным стержням: 115 × 4 = 460 узлов. На узел уходит 25–30 см отожжённой проволоки Ø1,2–1,6 мм, то есть 115–140 м, или примерно 1–1,5 кг. Есть и грубая проверка: 10 кг проволоки на тонну арматуры, что даёт около 2,7 кг. Берите большее значение и округляйте до мотка — 5 кг хватит с запасом, а остаток всегда уходит в дело.

Итог по закупке

Свои размеры и шаг хомутов удобнее прогнать через Калькулятор арматуры на ленточный фундамент: он выполняет ровно эту последовательность — длина по осям, перехлёсты, развёртка хомута, перевод в килограммы и хлысты.

Калькулятор считает метры и килограммы. Он не считает, выдержит ли лента ваш дом, — это задача проекта. Подставите в него диаметр «как у соседа» и получите аккуратно посчитанную ошибку.

Порядок действий

1. Возьмите план фундамента и измерьте длину ленты по осям, включая внутренние стены.
2. Выпишите из проекта диаметры, количество продольных стержней, шаг хомутов, защитный слой и длину перехлёста.
3. Посчитайте продольную арматуру, добавьте 10 % на стыки и отдельно — загибы на углах.
4. Посчитайте развёртку одного хомута и их количество, умножьте.
5. Переведите метры в килограммы по таблице и округлите до целых хлыстов.
6. Решите вопрос длины: 11,7 м — меньше стыков, но нужен длинномер и место для разгрузки; 6 м везёт обычная бортовая машина, зато перехлёстов больше.
7. При получении сверьте маркировку на бирке с проектом и возьмите у поставщика документ о качестве. Арматурный прокат выпускают по ГОСТ 34028-2016, класс и марка указываются в документах.
8. До заливки сфотографируйте готовый каркас: подкладки под нижним поясом, зазоры до опалубки, шаг хомутов. После бетонирования проверить это будет нечем.

Документы, которые стоит держать в одной папке: план фундамента со схемой армирования, накладная на металл, документ о качестве партии, договор с бригадой.

Кто за что отвечает

• Проектировщик или конструктор — диаметры, число стержней, шаг хомутов, длина анкеровки. Количество арматуры — следствие его решений, а не предмет торга с бригадой.
• Поставщик металла — соответствие заявленному классу и диаметру, фактический вес партии, документы о качестве. Недовес и «Ø12, которая на деле 11,5» — это к нему.
• Бригада — геометрия каркаса: защитный слой со всех сторон, фиксаторы под нижним поясом, жёсткость вязки, правильные углы. Каркас, лежащий прямо на грунте, корродирует независимо от того, сколько тонн вы купили.
• Вы как заказчик — приёмка металла по накладной, приёмка каркаса до заливки, фотофиксация. Бетон приходится заказывать уже после того, как каркас принят.

Сроки и деньги

Цену арматуры привязывать к статье бессмысленно: тонна металла переоценивается у поставщиков регулярно, и разница между базами в одном городе бывает ощутимой. Запрашивайте стоимость на день заказа и обязательно отдельной строкой — доставку: для длинномера 11,7 м она часто сопоставима с заметной долей самого заказа, а подъехать к участку такая машина может не везде.

По времени закладывайте несколько дней между заказом и поставкой: нужный диаметр не всегда лежит в наличии, а резка хлыстов на базе — отдельная услуга, которую тоже считают. Сроки вязки зависят от бригады и от того, гнут ли они углы на месте, — это вопрос к подрядчику, а не к калькулятору.

И сразу планируйте запас 5–10 %. Докупать 20 метров Ø12 посреди работ — это ещё одна доставка, которая легко обнулит экономию на точном расчёте.

Когда это перестаёт быть бытовым вопросом

Два сюжета выходят за рамки арифметики. Первый: привезли меньше, чем в накладной, или диаметр не тот. Взвешивание на сторонней автомобильной весовой и замер штангенциркулем в присутствии водителя — это то, что делается до подписи в документах, потому что после подписи доказывать придётся вам. Второй: каркас залит с нарушениями, и вы узнали об этом позже.

В обоих случаях первый шаг один и тот же — письменная претензия поставщику или подрядчику с описанием расхождения, ссылкой на договор и накладную и конкретным требованием: заменить, досыпать, вернуть деньги. Дальше это уже спор с ценой вопроса и сроками, и говорить о нём лучше с юристом, который видит ваш договор. Этот разбор — про расчёт закупки, не про судебную перспективу.

* Защитный слой бетона — расстояние от поверхности арматуры до ближайшей грани конструкции. Он защищает металл от влаги и коррозии, поэтому каркас ставят на фиксаторы, а не на кирпичи и обрезки доски. Нужную толщину для вашего случая задаёт проект.
